<< Click to Display Table of Contents >> Droga jazdy |
![]() ![]()
|
W rozdziale "Droga jazdy" ustala się obszar roboczy maszyny. Wprowadzone tutaj dane odpowiadają maksymalnemu obszarowi w jakim maszyna może operować. Odpowiednie dane w tym celu zawiera instrukcja obsługi maszyny; można je również uzyskać poprzez pomiary.
|
Jeśli drogę jazdy ustala się poprzez pomiar należy koniecznie pamiętać, by nie tylko mierzyć długość poszczególnych osi ale uwzględnić również gabaryty elementów mocujących wrzeciona (o co należy pomniejszyć stwierdzoną długość osi). |

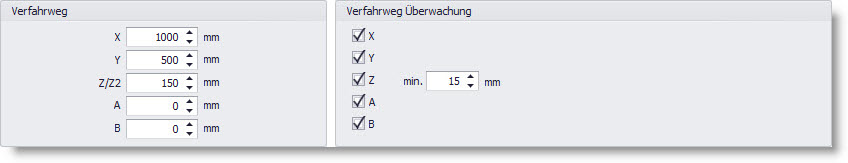

Monitoring drogi jazdy umożliwiany jest przy pomocy obsługiwanej programem kontroli poszczególnych osi. Funkcja ta zapobiega by maszyna nie dokonywała jazdy poza maksymalnym obszarem operacyjnym i nie została poprzez to uszkodzona. Dla osi X i Y monitoring wystarcza w tym przedstawionym przypadku w obszarze od min. 0 mm do maks. 1000 mm dla osi X , zaś dla osi Y maksimum wynosi 500 mm. Z kolei dla osi Z wartość minimalna musi być tak ustawiona, by głowica freza nie zagłębiła się w stół obrabiarki (dlatego tu min. 15 mm). Poza tym do monitoringu służą zabudowane wyłączniki referencyjne.
Monitoring drogi jazdy funkcjonuje jednak tylko wówczas bezbłędnie, jeśli zagwarantowane jest dokładne pozycjonowanie maszyny (brak jakiejkolwiek utraty kroków!)
Po wprowadzeniu odpowiednich parametrów obszar roboczy maszyny jest nastawiony.
|
Dalsze informacje na temat monitoringu znajdują się w rozdziale "Opcje > Meldunki", "Parametry maszyny>Magazyn narzędzi>Bezpieczeństwo" " oraz "Martwe pola". |
