Ustawienia > Parametry maszyny

W celu zapewnienia poprawnej pracy maszyny należy po zainstalowaniu programu dokonać nastawy parametrów maszyny. By z kolei umożliwić szybką zamianę maszyn CNC zaleca się zachować (zapisać) parametry maszyny, by móc je później szybko wywołać. cncGraF Pro zachowuje wszystkie nastawy tych parametrów w podkatalogu "maszyna" w formacie XML.

Opis	Klawisz	Polecenie z menu	Symbol
Parametry maszyny	[F8]	Ustawienie · Parametry maszyny · Dopasuj
Otwórz parametry maszyny	brak	Ustawienie · Parametry maszyny · Otwórz
Zapisz parametry maszyny	brak	Ustawienie · Parametry maszyny · Zapisz
Asysta przy ustawianiu maszyny	brak	Ustawienie · Parametry maszyny · Asystent do ustawiania parametrów	brak

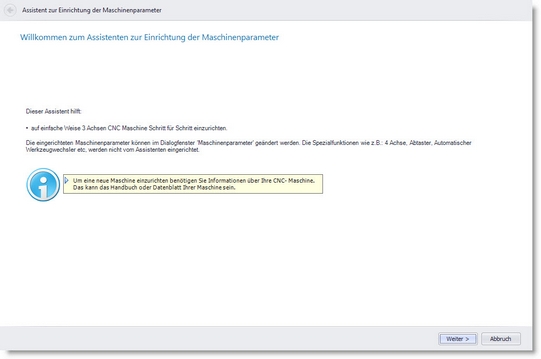

Ilustracja: Asystent ustawia w bardzo przystępny sposób - krok po kroku - CNC-maszynę o 3-ch osiach.

Okno dialogu "Parametry maszyny>Dopasuj" dzieli się na obszary::

•Kod

•Osie

oOgólne

oRozdzielczość osi

oDroga osi

oJazda referencyjna

oOś styczna

oKasacja luzów

•Parametry pinów

oŁączniki referencyjne

oDalsze nastawy

•Szybkości

oMaksymalna

oReferencyjna

oStart/Stop

oDalsze parametry szybkości

•Czujnik wysokości

•Magazyn narzędzi

oMagazyn narzędzi

oNastawy bezpieczeństwa

Przycisk "OK" i "Zapisz"

Wszystkie dokonane w oknie dialogu "Parametry maszyny" zmiany/nastawy zachowane będą dopiero po ich potwierdzeniu przyciskiem "OK" lub "Zapisz". Przycisk "Zapisz" nie zamyka i tym samym nie kończy dialogu. Tym samym można bezpośrednio korzystać z dokonnych już zmian bez konieczności zamykania okna dialogu.
