Do przycinania grubych folii lub kartonu używa się obrotowych noży oscylacyjnych. Ustawiają się one samoczynnie za pomocą silnika krokowego w kierunku cięcia. Mają Państwo do wyboru noże oscylacyjne z jednym lub dwoma ostrzami.



Przy użyciu noży oscylacyjnych wymagane jest sterowanie 4-ma osiami (do osi X,Y oraz Z dochodzi dodatkowy silnik krokowy do sterowania obrotem noża oscylacyjnego). Przed uaktywnieniem osi stycznej należy jednak w "parametrach maszyny"  włączyć oś A oraz zdefiniować jej parametry.





W celu włączenia osi stycznej prosze przejść w menu głównym do "Parametrów maszyny" a następnie do osi stycznej. W poniżej przedstawionym okienku dialogu należy dokonać wymaganych nastaw.

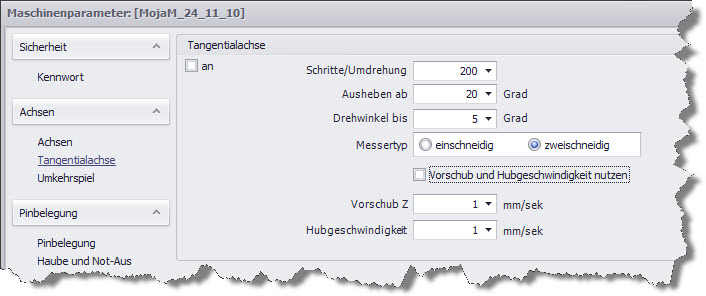

Szkic: Dialog "Parametry maszyny > Oś styczna"



Kroki/Obrót

Wpisuje się tutaj liczbe kroków, którą wykona silnik krokowy przy jego jednym pełnym obrocie.



Podnieś od kąta

Definiuje się tutaj w stopniach graniczną wielkość kąta pomiędzy wektorami, po przekroczeniu którego następuje całkowite wyjęcie noża z materiału, nastepnie jego ustawienie w nowym kierunku cięcia i ponowne zagłębienie w materiale. Poniżej tej wartości granicznej nóż oscylacyjny w czasie jego obrotu pozostaje jeszcze w obrabianym materiale (porównaj z "Kąt obrotu do").





Kąt obrotu do

Jeżeli kąt pomiędzy wektorami jest mniejszy lub równy wartości "Kąt obrotu do" wówczas nóż oscylacyjny dokonuje obrotu (= pozycjonowania na nowy kąt) w czasie jazdy/obróbki bez wyjmownia go z materiału aż do końca odcinka obróbki. Jeśli z kolei kąt pomiędzy wektorami przekracza nastawioną wielkość "Kąt obrotu do" wówczas nóż oscylacyjny zatrzymuje się w trakcie obróbki pozostając zagłębiony w materiale. Nóż zostaje kątowo pozycjonowany zgodnie z nowym wektorem i jazda/obróbka zostaje podjęta na nowo. By jednak uniknąć uszkodzeń materiału obróbki zaleca się by przy nastawie tego kąta nie przekraczać granicy 10 stopni.



Posuw i prędkość wyciągania narzędzia

Przy pomocy tej funkcji można zapisane wcześniej w pliku HPGL parametry dla osi Z na nowo zdefiniować i zastąpić je nowymi, stałymi parametrami maszyny. Posuw Z określa tutaj prędkość zagłębiania się noża  w materiał mm/sek (prędkość robocza Z), a z kolei prędkość wyciągania narzędzia dotyczy wyciągania noża z materiału.
