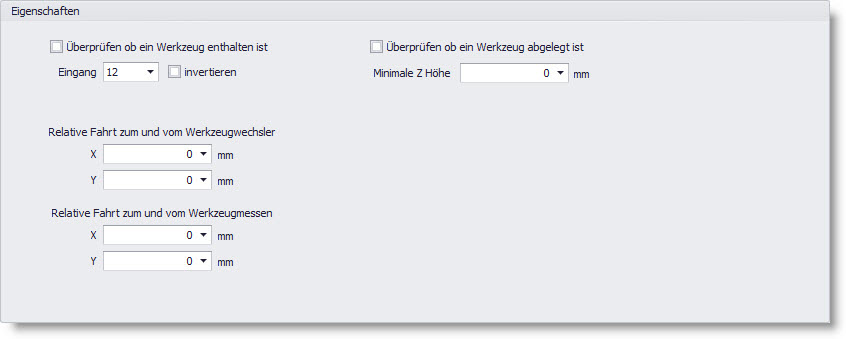

W okienku dialogu "Właściwości" znajdują się następujące parametry::
Dwa pierwsze z tych punktów służą do upewnienia się, czy narzędzie zostało właściwie umocowane w uchwycie narzędziowym bądź też prawidłowo odłożone w magazynku. Jeżeli wrzeciono Państwa maszyny jest wyposażone w automatyczny uchwyt narzędzi z wbudowanym kontaktem narzędziowym (przy właściwym ujęciu narzędzia kontakt się zamyka potwierdzając tym samym ujęcie narzędzia) można podłączyć je do SMC5D-p32 podając dla niego odpowiednie wejście. Uaktywniając funkcję "Sprawdź czy narzędzie zostało odstawione" maszyna przejeżdża do pomiaru długości narzędzia następnie wzdłuż osi Z w dół aż do osiągnięcia wysokości zdefiniowanej jako "Minimalna dopuszczalna wysokość Z". Jeśli w trakcie tej jazdy nie nastąpiło wyłączenie poprzez ten kontakt, kontroler uważa, że narzędzie zostało odłożone.
W polu "Jazda relatywna przed i po zmianie narzędzia" określa się bezpieczną długość drogi jazdy na osiach X i Y przed ujęciem oraz po odłożeniu narzędzia. .
Analogicznie postępuje się z określeniem wartości dla "Jazda relatywna przed i po pomiarze narzędzia".
