<< Click to Display Table of Contents >> Navigation:  Ustawienia > Pozycje

By móc dokonać najazdu na punkt parkowy, zerowy czy punkt pomiarowy muszą one być wpierw zdefiniowane w okienku dialogu "pozycje". Okienko do tego dialogu wywołuje się z menu głównego poprzez "Ustawienia>Pozycje...."





Program dopuszcza też możliwość zdefiniowania dowolnej liczby punktów parkowych, zerowych czy pomiarowych. Jednak w każdym z tych rodzajów tylko jeden z nich może posiadać status
"używany". Program wskazuje każdorazowo graficznie który z punktów danego typu posiada status "używany" i tak opdowiednio symbol dla punktu zerowego, ???? dla punktu parkowego , czy też dla punktu pomiarowego .



W celu zdefiniownia tych pozycji stoją do dyspozcji następujące opcje:



Wybór punktu zerowego, parkowego oraz pomiaru:

Poprzez wybór odpowiedniej zakładki następuje wybór typu punktu, po czym ukazuje się lista punktów danego typu (por. poniższą ilustrację).

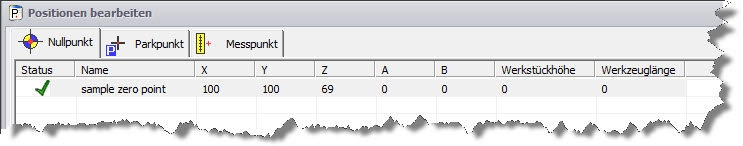

Ilustracja: Została tutaj wybrana zakładka z punktami zerowymi



Dołącz pozycję

Poprzez kliknięcie na przycisk "Dodaj" otwiera się okienko dialogu "Dodaj pozycję". Można tutaj zdefiniować parametry punktu (X, Y, Z, A, B jego współrzędne, jego status, nazwę).

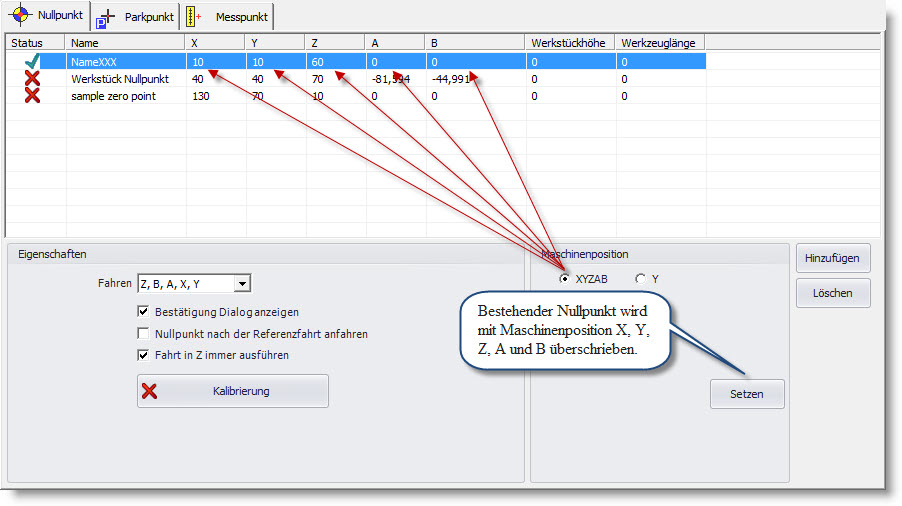

Poprzez naciśnięcie na przycisk "Podstaw" system przejmuje aktualne nastawienia (patrz poniżej)




Wysokość Z można również zdefiniować podając grubość materiału. W tym celu konieczna jest jednak uprzednia jednorazowa kalibracja czujnika pomiaru długości narzędzia. (Dalsze informacje na ten temat znaleźć można w menu "Ustawienia>Pozycje> punkt zerowy").



Naciśnięcie przycisku "OK" powoduje przejęcie danych z dokonanych ustawień oraz zamknięcie okienka dialogu.



Pozycję zmienić

Należy wpierw w tabeli dokonać wyboru osi. Klikając dwa razy na odpowiednie pole z oznaczeniem osi można dokonać żądanej zmiany. Przyciskiem "Podstaw" wprowadza się do dokonane zmiany.

Pozycję skasować

W celu skasownia pewnego punktu należy po jego selekcji w tabeli nacisnąć przycisk "Anuluj".



Zmiana właściwości punktów zerowego, pomiaru, parkowego

W oknie dialogu "Pozycje" pod "Właściwości" można dokonć nastawy w jaki sposób ma nastąpić najazd na punkt zerowy - bezpośrednio, czy też z zachowaniem szczególnej kolejności jazdy (np. wykonanie wcześniejszej jazdy referencyjnej z późniejszą jazdą na punkt zerowy).

Pozycja maszyny

Aktualna pozycja maszyny CNC może być przejęta poprzez naciśnięcie przycisku "Podstaw".
