Pliki DIN 66025 zawierają, w przeciwieństwie do takich plików 2D jak HPGL lub DXF, wszystkie informacje wymagane dla obiegu programu dla maszyn CNC. Z tego powodu do kompletnej nastawy stoi do dyspozycji jedynie kilka nastaw (patrz ilustracja 1):

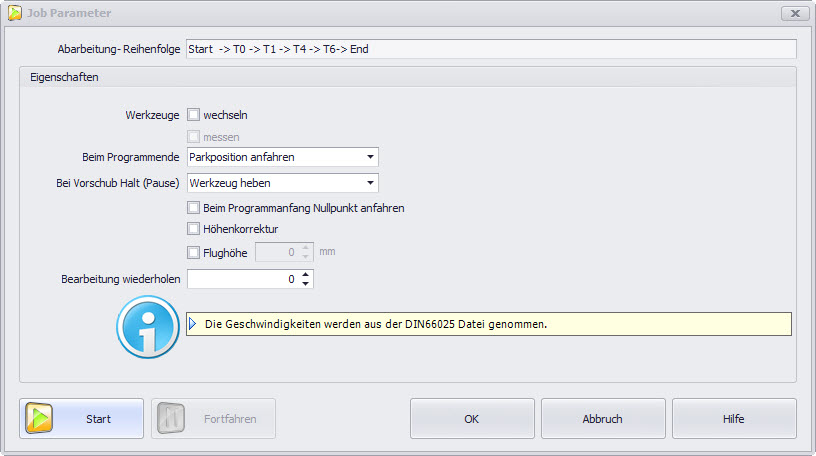

Ilustracja 1: Okienko dialogu dla DIN 66025 o prostej strukturze i niewieloma danymi

Kolejność obróbki:



DIN 66025 określa stałą i niezmienialną kolejność narzędzi. Kolejność ta widoczna jest dla użytkownika w okienku "Parametry pracy".



Właściwości:



Zawarte są tutaj następujące funkcje:



•Zmień narzędzie: Przy aktywnej tej opcji można wybrać również opcję "Zmierz narzędzie". Wówczas po zmianie narzędzia  wykonany zostaje najazd na czujnik pomiaru długości narzędzia i pomiar długości nowego narzędzia w celu korekty ew. różnicy w ich długości. Czujnikiem może być np. zwykły mikrowyłącznik. Po dokonanym pomiarze obróbka zostaje wznowiona przy użyciu już nowego narzędzia




•Wysokość nalotu jest to odstęp pomiędzy szpicem narzędzia, a materiałem obróbki w czasie jazdy jałowej.



•Na końcu operacji frezowania/wiercenia mogą być wykonane takie czynności jak "Podnieś narzędzie", "Jedź na pozycję zerową", "Jedź na pozycję parkowę", "Wykonaj jazdę referencyjną" oraz TYLKO dla automatycznej zmiany narzędzi  funkcja "Narzędzie odłóż".

•Po uruchomieniu Przerwy mogą być wykonane automatycznie takie czynności jak: "Podnieś narzędzie", "Jedź na pozycję zerową" lub "Jedź na pozycję parkową".
Dalsze informacje dot. Przerwy zawarte są w rozdziale "Przerwa".



•Jeśli dokonany został wcześniej pomiar wysokości materiału poprzez skanowanie, można wówczas uaktywnić funkcję"Korekta wysokości".
Wiecej na ten temat znajdą Państwo w rozdziale "Pomiar wysokości materiału"
