Struktura menu > Złącze

Kontroler SMC5D-p32 posiada złącze z wieloma wejściami/wyjściami. Aktualny stan na tych wejściach zależy od maszyny np. przy najeździe na łącznik referencyjny. PC wysyła wówczas poprzez wyjścia sygnały do maszyny . Stan wyjścia można zmienić poprzez kliknięcie lewym klawiszem myszki. Np. kliknięcie myszką na Pin 1 wlącza/wyłącza wrzeciono freza.

Opis	Klawisze	Polecenie z menu	Symbol
Okienko dialogu "Złącze" umożliwia kontrolę wejść/wyjść dla złącza portu drukarki	[Ctrl + I]	Widok > Złącze

Złącze to umożliwia kontrolę obłożenia pinów. Najeżdżając na łącznik referencyjny widać wówczas w oknie dialogu "Złącze" jak zmienia się status na pinie.

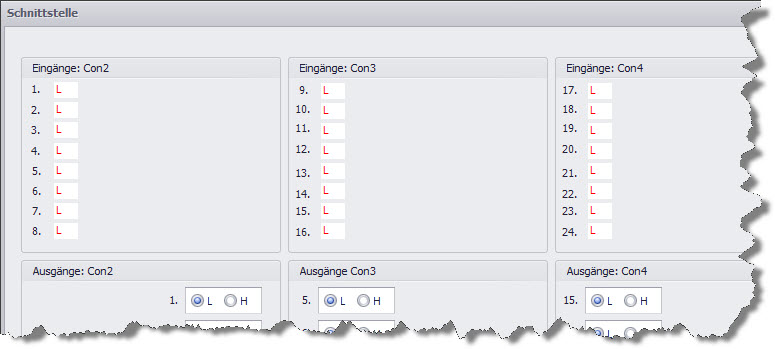

Poniżej widoczny jest fragment tego okienka okienka dialogu ("Złącze"). Można tutaj stwierdzić status na poszczególnych wyjściach.

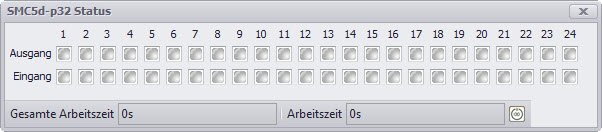

Poniższe okienko może być wywołane z dolnego paska informacyjnego poprzez symbol .

W okienku tym na dolnym pasku licznik podaje informacje dot. sumarycznego czasu pracy (czas liczony od początku pracy kontrolera) oraz czas pracy w aktualnym dniu. Czas pracy można zresetować klikając na przycisk po prawej stronie. Można tutaj też stwierdzić, które wejście/wyjście jest akurat aktywne (aktywne = podświetlone na zielono, uwaga system działa zwłocznie). Wskaźnik ten może być pomocny w celu sprawdzenia poprawności pracy makra.
