Ustawienia > Urządzenia wejściowe > Panel sterujący ręczny

cncGraF Pro umożliwia sterowanie maszyny za pomocą ręcznego panelu sterującego. Zapewnia on komfortową możliwość ręcznego sterowania maszyny.
Tą funkcję sterownia można uaktywnić/zdeaktywować w menu "Ustawienia>Urządzenia wejściowe>Panel sterujący".

Opis	Klawisz	Menübefehl	Symbol
Sterowanie maszyny za pomocą panelu sterującego i przyporządkownie funkcji	brak	Ustawienia>Urządzenia wejściowe>Klawiatura, zewnętrzny panel, joystick	brak

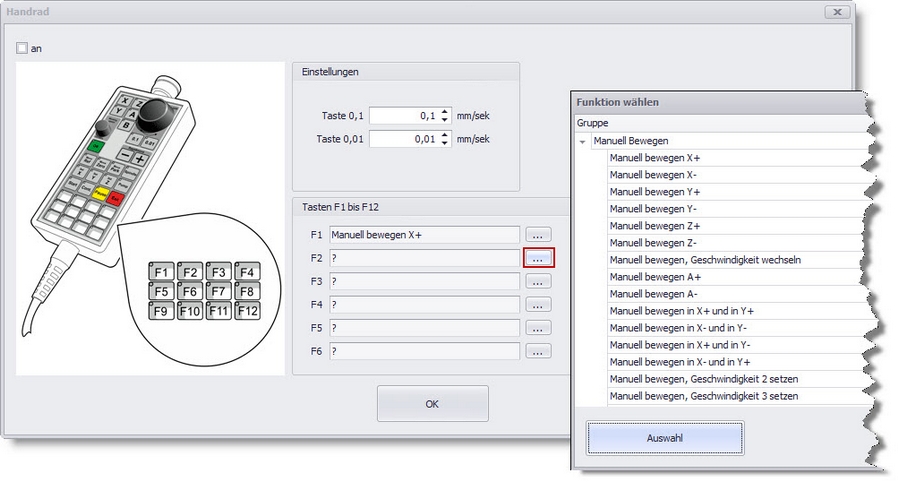

Ilustracja: okienko dialogu "panel sterujący" oraz menu kontekstowe z wyborem funkcji

W ustawieniach ustala się dla klawiszy z oznaczeniem "0,1" lub "0,01" wielkość pojedynczego kroku maszyny w mm. Maszyna wykonuje jeden krok (o ustalonej wielkości) jeśli przekręci się pokrętłem o jeden ząbek (przy dwóch ząbkach dwa kroki, itd.). Umożliwia to precyzyjny najazd maszyną na określony punkt i łatwą optyczną kontrolę poprawności tego najazdu. Przy doborze minimalnej nastawy należy pamiętać o tym, że dolną granicą jest rozdzielczość maszyny.

Z kolei w pozycji "wzmocnienie" nastawia się stopień przyspieszenia przy osiąganiu prędkości docelowej (nachylenie rampy; im mniejsza liczba tym mniejsze przyspieszenie = dłuższy czas do osiągnięcia prędkości docelowej).

Sterując równocześnie pokrętłem oraz na stałe naciśniętym przyciskiem "-" (minus) lub "+" (plus) wykonuje się jazdę odpowiednio w lewo lub prawo - prędkość jazdy zmienia się pokrętłem.

Zwolnienie przycisku "-" lub "+" powoduje zatrzymanie się maszyny.

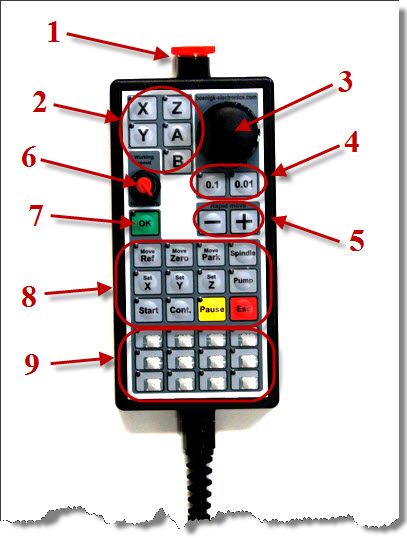

Ilustracja: Panel sterujący ręczny

1. Wyłącznik awaryjny przerywa natychmiast pracę maszyny.
Dopływ prądu do elektroniki zostaje przerwany.
Jednak by elektronika zostala w tym przypadku odcięta od dopływu prądu muszą istnieć podłączenia do NA1 (por. ze schematem połączeń Pos. 2)

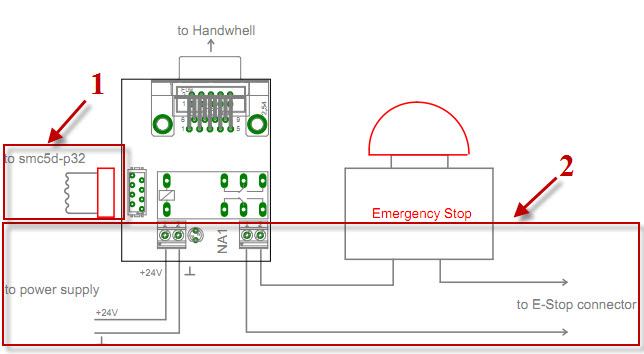

Ilustracja: Schemat połączeń

U W A G A DOT. B E Z P I E C Z E N S T W A !!!

Jeżeli połączenia zostały wykonane niezgodnie ze schematem, wówczas naciśnięcie przycisku awaryjnego NIE powoduje ODCIECIA DOPŁYWU PRADU.

Maszyna wówczas jedynie zatrzymuje się (wstrzymanie się programu) - jednak dopływ prądu nie zostaje odcięty.

2. Przyciski wyboru osi

3. Pokrętło

4. Przyciski do inicjacji ruchu krokowego

5. Przyciski jazdy szybkiej

6. Prędkość frezowania w procentach (1% - 100%)

7. Przycisk potwierdzenia obranej funckji

8. Przyciski funkcyjne:

•Przeprowadź referencje

•Jazda na punkt zerowy

•Jazda na punkt parkowania

•Wrzeciono załącz/wyłącz

•Ustal punkt zerowy dla X/Y/Z

•Pompka chłodziwa załącz/wyłącz

•Startuj zadanie

•Kontynuuj zadanie

•Pauza

•Przerwij pracę maszyny

9. Regulacja obrotów wrzeciona za pomocą pokrętła (Endcoder) podczas frezowania.

Aby zmienić obroty wrzeciona, musi być wybrana oś B (por. ze schematem połączeń Pos. 2) i następnie krecić pokrętłem (por. ze schematem połączeń Pos. 3).

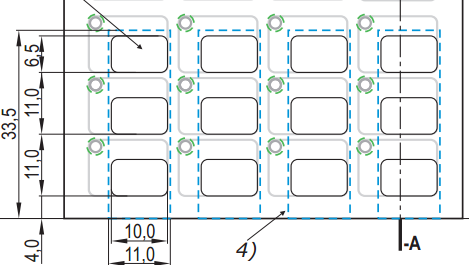

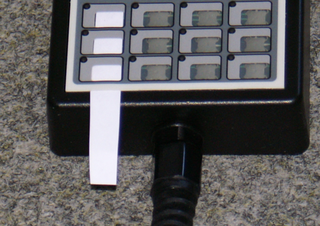

10. Dowolnie programowalne przyciski F1 - F12

11. Jak jest wciśnięty przycisk stopu awaryjnego, to wtedy palą się wszystkie LED’s (od wersji firmware v1.01).

12. Za pomocą klawiszy F6 i F7 (obydwa równocześnie wciśnięte) można wyłączy lub włączyć dzwięk panelu sterującego.

Aktualizacja firmware dla panela sterującego

Od firmware V1.01 (stoi w menu "Pomoc -> O programie") można dokonać aktualizacji panelu sterującego. Aby wgrać aktualizację, trzeba wcisnąć pokolei następulące klawisze F1, F9, F12, F4 oraz klawisz OK. Panel sterujący ustawia się w modusie odbioru i klawisz F9 świeci.

W menu "Pomoc -> Aktualizacja Firmware" jest podawany plik firmware dla panelu sterującego. Przez naciśnięcie klawisza "Aktualizuj" rozpoczyna się aktualizacja panelu sterującego (klawisze F9 do F12 zapalają się i gaszą). Po wgraniu aktualizacji panel sterujący wydaje 3 razy dźwięk i startuje na nowo.
