Okienko dialogu "Magazyn narzędzi" zarządza dwoma listami narzędzi:


wektory (dla HPGL lub opcjonalnie dla DIN 66025, patrz również "Opcje")
oraz punkty wiercenia (tylko dla Sieb&Maier), a każda z nich zarządzać może do 100 narzędziami. Każdemu z narzędzi przyporządkować można takie własności jak prędkość posuwu, głębokość zanurzenia się, średnica, etc., w celu korzystania z nich przy frezowaniu lub też automatycznego obliczania korekty promienia. W kolumnie "Aktywny/nr" można zmieniać status narzędzi "aktywny/nieaktywny". Polylinie nieaktywnych narzędzi  nie będą ukazywane  na rysunku ani też brane pod uwagę w późniejszym procesie frezowania.

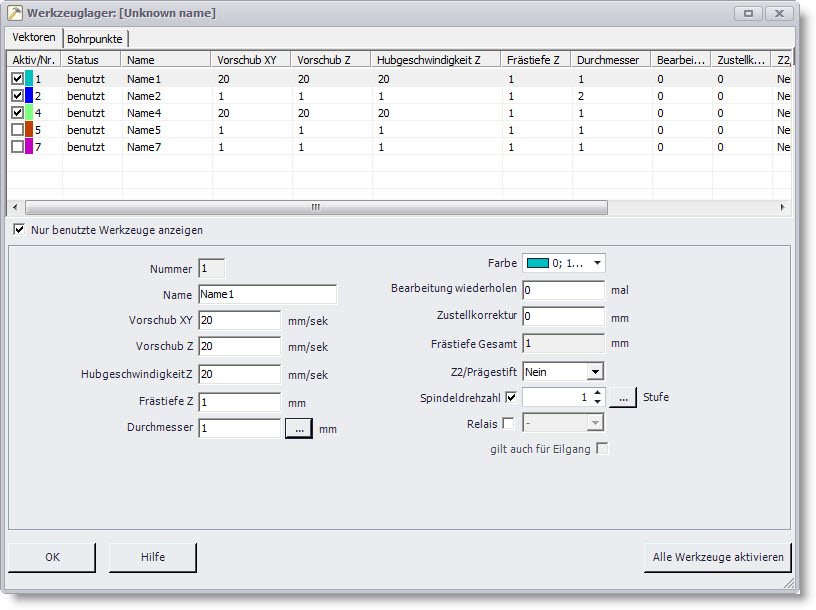

Ilustracja: Okienko dialogu "Magazyn narzędzi"



W zależności od głębokości zanurzenia oraz rodzaju użytego narzędzia zmienia się średnica (= szerokość ścieżki). Przy określaniu średnicy pomocne jest okienko dialogu "Oblicz średnicę", które wywołuje się poprzez kliknięcie na przycisk obok pola "średnica".Obecnie określenie średnicy narzędzia możliwe jest tylko dla freza grawerskiego. Jest ona potrzebna do określenia korekty średnicy.







Liczbę obrotów wrzeciona można regulować w 16, 24, 32 lub 255 stopniach skali. Klikając na przycisk obok pola "Obroty wrzeciona" ustala się obszary dla 16, 24, 32 lub 255 możliwych prędkości. W kolumnie Z2 tabeli narzędzi można przekierować narzędzia na czwartą oś jako Z2. Funkcji tej używa się dla danych 2D , jak np. HPGL. Z kolei dla DIN 66025 konieczne jest, żeby dane dla czwartej osi jako Z2 zawarte były w pliku.
