Przed rozopczęciem procesu cięcia nie jest znane ustawienie noża obrotowo-oscylacyjnego.Dlatego też konieczna jest jego nastawa w kierunku Y (Ilustracja 1).

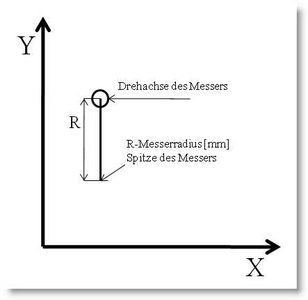

Ilustracja 1: Pozycja startowa dla noża obrotowo-oscylacyjnego



Tuż po starcie nóż oscylacyjny zostaje dokładnie ustawiony w osi Y na tzw. pomocniczo-ustawczym odcinku cięcia (Ilustracja 2).



Ilustracja 2: Odcinek pomocniczo-ustawczy





Korekta noża obrotowo-oscylacyjnego:



W okienku "Korekta noża obrotowego" (Ilustracja 3) koryguje się promień noża obrotowo-oscylacyjnego. Okienko to otwiera się poprzez "Edycja>Korekta noża obrotowego". Okienko to dzieli się na dwa obszary, parametry oraz osiowanie dla noża obrotowego.


Parametry noża obrotowo-oscylacyjnego:



•Offset noża: jest to odstęp pomiędzy osią obrotu noża a jego czubkiem (promień noża)

•Kąt startu: Podaje się tu wartość graniczną różnicy kątowej (następujących po sobie kątów), dla której obliczana jest korekta ścieżki dla noża obrotowego.Im większy jest kąt startu tym bardziej zaokrąglone są wycinane rogi. Zaleca się ustawienie 8 stopni.

•Skala: Przy pomocy skali można dowolnie powiększyć rysunek, jednak po dokonanych obliczeniach nie wolno zmieniać skalowania, ponieważ wówczas skalowanie zmienia promień noża (offset noża)


Osiowanie:



•W odstępie: Wielkość ta określa odstęp ścieżki cięcia ustawczego od właściwego konturu.

•Długość: Określa się tutaj długość ścieżki ustawczej

•Osiować: Przy postawionym w tym polu haczyku maszyna dokonuje przejazdu na ścieżce ustawczej

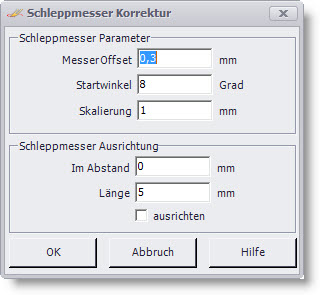

Ilustracja 3: Korekta noża obrotowego



Po ustaleniu odpowiednich parametrów należy je potwerdzić naciskając klawisz "OK", a wówczas cncGraF Pro dokonuje obliczenia ścieżki cięcia.
