Jazda > Pomiar wysokości materiału

Funkcji tej użyć można by umożliwić grawerowanie na nierównych powierzchniach materiału. Dla wcześniej określonej siatki pomiaru (raster) przeprowadza się w osi Z pomiary polożenia górnej powierzchni materiału. Dane z tych pomiarów korygują oś Z w sposób gwarantujący stałe (w ramach dopuszczalnej tolerancji) zagłębienie narzędzia w materiał podczas grawerowania.

Opis	Klawisz	Polecenie z menu	Symbol
Pomiar wysokości materiału	brak	Jazda>Pomiar wysokości>Pomiar wysokości materiału

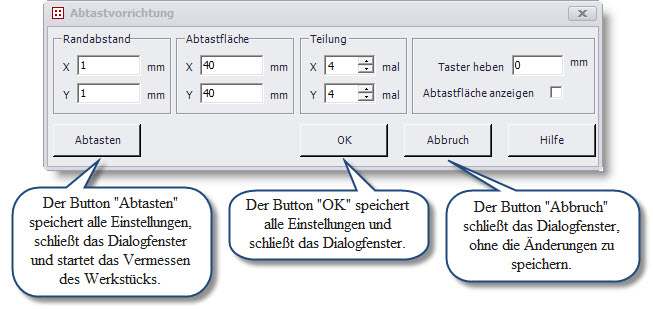

Ilustracja: Okienko dialogu "Pomiar wysokości materiału" i zawarte w nim parametry

Poszczególne funkcje z okienka "Pomiar wysokości materiału":

Odstęp od krawędzi:

W celu uniknięcia ew. błędów obszar pomiaru nie powinien sięgać aż do krawędzi materiału

Obszar pomiaru:

Określa się tutaj wielkość tego obszaru w mm dla osi X oraz Y

Podział:

Siatkę pomiaru (raster) w osi X oraz Y definuje się poprzez podanie dzielników (dla długości oraz szerokości) dla obszaru pomiaru. Np. dla długości 100 mm i podziału równego 5 definiuje się
6 punktów pomiaru oddalonych od siebie co 20 mm. Przy materiałach o stosunkowo płaskiej powierzchni wystarczy niewielka liczba punktów pomiarowych w celu uzyskania dokładnej korekty wysokości.

W celu sprawdzenia można przedstawić pomierzoną powierzchnię (należy w polu pokaż obszar pomiaru postawić haczyk lub po ukończeniu pomiaru przechodząc do menu "Widok>Obszar pomiaru wysokości" lub poprzez naciśnięcie klawisza F6) .

Wymiary obszaru grawerowania/frezowania powinny być koniecznie mniejsze od powierzchni pomiaru wysokości.

Podnieść miernik wysokości:

Jest to odstęp pomiędzy szpicem narzędzia materiałem obróbki w czasi jazdy jałowej.

Odchyłka pomiaru:

Po ukończeniu pomiaru program oblicza dla każdego obszaru pomiaru wartości idealne. Odchyłka jest tu różnicą pomiędzy wartością idealną a zmierzoną. Ukazane są maksymalne odchyłki. Przy odchyłkach rzędu 0,1 mm rozchodzić się może o zagłębienie/wybrzuszenie w siatce pomiaru (raster). Należy wówczas zmniejszyć siatkę pomiaru (wybrać drobniejszą) i przeprowadzić ponownie pomiar.

Odchyłka ta może być również ukazana w "Widok>Odchyłka wysokości materiału"

Eksportować/importować wyniki pomiaru wysokości:

Wyniki pomiaru wysokości można eksportować/importować. W celu eksportu należy przejść w menu "Plik>Dane pomiaru wysokości>Eksportuj". Dane te zachować można w formacie DXF (linie i punkty), formacieDIN 66025, jako tekst lub plik cncGraF Pro typu SCAN. Plik cncGraF Pro typ SCAN może być później wczytany przez program przy użyciu funkcji Importuj.
