<< Click to Display Table of Contents >> Navigation:  Ustawienia > Opcje

W okienku dialogu "Opcje" znajdują się nastawy programu podzielone na kilka obszarów.







Ogólne:

Katalog roboczy zostaje otwarty po wyborze okna dialogu "plik otwórz" i stanowi katalog wyjściowy. Liczby dziesiętne przedstawiane są odpowiednio dla typowych regionów świata
(np.  z przecinkiem czy kropką).

.

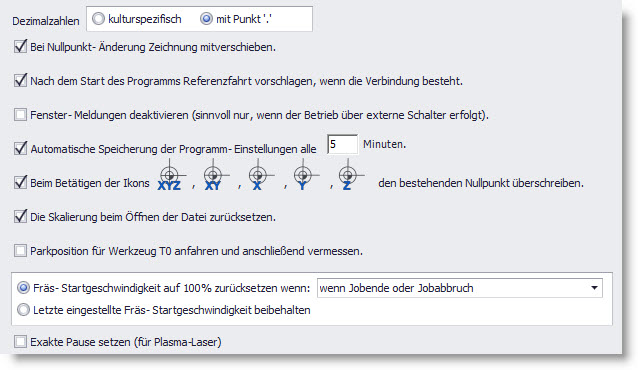

Abbildung 1: Allgemeine Einstellungen



Funkcja "Przez naciśnięcie ikony , , ,,zastąp istniejący punkt zerowy" posiada następujące zadanie (patrz przykład 1 i 2):



Przykład 1 (funkcja nie jest aktywna):



1.Istnieje jeden punkt zerowy o współrzędnych X = 10, Y = 20, Z = 70.

2.Nastąpił najazd na pozycję o współrzędnych X = 10, Y = 5, Z = 70.

3.Przez naciśnięcie wyłącznika zostaje ustalony nowy punkt zerowy o współrzędnych X = 10, Y = 5, Z = 70. Poprzedni punkt zerowy o współrzędnych X = 10, Y = 20, Z = 70 zostaje zdeaktywowny ale istnieje nadal w liście punktów zerowych.



Przykład 2 (funkcja jest aktywna):



1.Istnieje jeden punkt zerowy o współrzędnych X = 10, Y = 20, Z = 70.

2.Nastąpił najazd na pozycję o współrzędnych X = 10, Y = 5, Z = 70.

3.Przez naciśnięcie wyłącznika zostaje ustalony nowy punkt zerowy o współrzędnych X = 10, Y = 5, Z = 70. Poprzedni punkt zerowy o współrzędnych X = 10, Y = 20, Z = 70 zostaje zastąpiony na liście punktów zerowych nowym o współrzędnych X = 10, Y = 5, Z = 70.



Funkcję "Wykonaj dokładnie przerwę" winno się uaktywnić jeśli następuje obróbka z użyciem plazmy i lasera.
Przy nieaktywnej funkcji ale po uruchomieniu przycisku "przerwa" maszyna zatrzymuje się wprawdzie na życzonej pozycji nastąpi jazda maszyną na początek wektora jednak ponowne rozpoczęcie nastąpi nie dokładnie od tego miejscu, w którym nastąpiło naciąnięcie przycisku "przerwa".


Meldunki:

Przed uruchomieniem nowego zadania można sprawdzić pozycje rysunku i materiału, obecność rozkazu M03 (jedynie DIN 66025) oraz czy dokonana została jazda referencyjna.

W tym celu należy postawić haczyki przy żądanych meldunkach (patrz ilustracja 2).

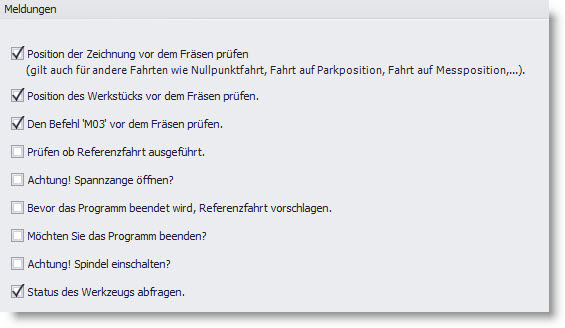

Ilustracja 2: Przegląd przez wszystkie meldunki.



Znaczenie poszczególnych meldunków:























Edytor tekstu:

Istnieje możliwość podłączenia zewnętrznego edytor tekstu, który jest w stanie załadować pliki: HPGL, DIN 66025 lub Sieb&Meier.
Jeśli przy pomocy cncGraF Pro został załadowany jeden z tych wymienionych plików można wówczas ten plik otworzyć edytorem tekstu w menu typu pulldown "Plik>Otwórz edytorem".

Plików typu GRF nie da się opracowywać edytorem tekstu.




Kolory i raster:

Można dokonać tutaj wyboru kolorów dla określonych wektorów.

Należą do nich:






Oprócz tego  można tu dokonać nastawy wielkości rastera; alternatywnie w milimetrach lub calach. Poszczególne elementy da się również w widoku ukryć lub wświetlić używając nastaw w menu typu pulldown "Widok".



Czcionki&Symbole:

W menu tym można skonfigurować poszczególne paski z symbolami (Standard, Widok, Edycja rysunku, Optymalizacja drogi, Korekta średnicy narzędzi). Poprzez wpisanie haczyka ustala się, która ikonka ma być widoczna,  a która nie. Oprócz tego można też zmienić wielkość ikonki jak i rodzaj użytej czcionki dla przedstawienia współrzędnych absolutnych, czy relatywnych.



3D:

Można tutaj uaktywnić/wyłączyć widok w 3D. Również można tu ustalić, czy ma być pokazany zakres roboczy maszyny jak i też materiał obróbki. Odpowiednimi suwakmi da się też ustawić przeźroczystość wybranych kolorów.





Pliki:

Można tutaj zdefiniować, jak należ pozycjonować rysunek po otwarciu pliku (na punkcie zerowym, w środku materiału, w środku punktu zerowego, czy też na pozycji oryiginalnej). Jako alternatywn opcja stoi tutaj też do dyspozycji możliwość uktywnienia po otwarciu pliku okna dialogu "Jednostki i skalowanie", jak też ukazania ostatnio użytego typu pliku.





DIN 66025:

Po załadowaniu pliku typu DIN 66025 ukazane są (jeśli plik takie posiada)  zawarte w nim prędkości. Prędkości te podane są (polecenie typu "F") w mm/min. Ponieważ  cncGraF Pro korzysta z prędkości podanych w mm/sek system przelicza je automatycznie.Prędkości można wywołać z magazynku narzędzi lub dopasować przy pomocy współczynnika (faktor).





Ilustracja 3: Parametry pliku DIN 66025



DIN 66025 umożliwia poniższe nastawy:



•Defeinicja litery dla 4-tej osi

•Definicja 4-tej osi w stopniach.

•Polecenia  G02/03 (Luk kola zgodnie/przeciwnie do ruchu wskazówek zegara) relatywne.

•Zmiana kierunku osi Z (inwersja wektorów)

•Czas rozpędu wrzeciona głowicy w milisekundach

•Polecenia M20 oraz M21 dla palnika plazmowego

•Przedstawienie punktów wiercenia jako krzyżyki

•Rozdzielczość łuków ("niska"/"wysoka")

•Definicja dla przekaźników (Polecenie M).Przy ich pomocy dają się włączać/wyłączać określone urządzenia.

•Uruchomienie przekaźnika dla M04 (obroty w lewo)





HPGL:

Nieraz jest korzystne, aby zanim rozpocznie się proces frezowania chwilkę odczekać po zagłębieniu się narzędzia w materiał. Nastawy tej w milisekundach dokonuje się w "czas po opuszczeniu narzędzia". Analogicznej nastawy - jednak przed uniesieniem narzędzia (narzędzie pozostaje jeszcze krótko w materiale obrabianym) - dokonać można w "czas przed podniesieniem narzędzia" również w milisekundach.W "czas rozpędu głowicy"  definiuje się czas w milisekundach potrzebny do osiągnięcia prędkości roboczej narzędzia przed rozpoczęciem obróbki materiału.

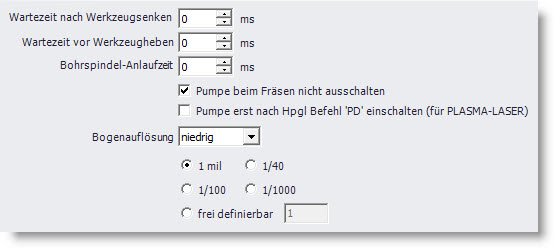

Ilustracja 4: Przegląd przez nastawy interpretera HPGL





DXF:

Przy aktywnej opcji "Ignoruj wyskokość Z" wszystkie załadowane pliki typu DXF sa plikami 2D.
W związku z tym wartości  dla Z są ignorowane (wyzerowne, por.rozdział interpreter DXF).



Sieb & Maier:

Rozróżnia się pomiędzy dwoma typami plików wiertarskich (por. rozdział "Interpreter danych wiertarskich"). Ustawienie haczyka przed pozycją "zawsze 5-cio cyfrowy" ustala format tych danych.





Postscript:

Można tutaj dokonać nastawy rozdzielczości łuków (niska, średnia, wysoka i b. wysoka).
