Podstawy > Plik otworzyć/dołączyć

Plik można otworzyć w różny sposób. Np. poprzez glówne menu "plik> otwórz" czy też "plik>dołącz" bądź poprzez kliknięcie ikonki na pasku z symbolami. Alternatywną możliwością stanowi dialog otwarcia poprzez kombinację klawiszy. Okienka do dialogu odpowiadają standardowym okienkom dialogu w Windows.

Plik otworzyć:

W celu otwarcia pliku kliknąć lewym klawiszem myszki na poziomym pasku z symbolami symbol . Jako alternatywny sposób można wywołać funkcję "plik otwórz" poprzez menu typu pulldown "plik>otwórz" lub poprzez kombinację klawiszy.

W menu pulldown można również wywołać jeden z ośmiu ostatnio wywołanych plików "plik > 1. do 8."

Opis	Klawisze	Polecenie z menu	Symbol
Otwórz plik	[Strg + O]	Otwórz plik
Ostatnio wywołany plik	brak	Plik · 1. do 8.	brak

W okienku dialogu "otwórz plik" można dokonać wyboru następujących typów plików:

•HPGL(*.plt)

•DIN66025(*.nc) oraz ISEL NCP (*.ncp)

•Sieb & Maier(*.drl), Excellon, SM1000, SM3000

•Adobe Illustrator (*.ai) oraz Postscript (*.eps)

•AutoCAD DXF (*.dxf)

•cncGraF Pro(*.grf4, *.grf5)

•wszystkie NC-pliki (*.*)

Przy wyborze pliku bez podania jego poszerzenia (*.*) system automatycznie określa typ pliku (poszerzenie).

Jeżeli w czasie próby otwarcia pliku system nie jest w stanie sam automatycznie określić poszerzenia pliku wówczas pojawia się nastepujący meldunek:
"Plik 'c:\przykład.nc' posiada nieznany format"

Jeśli się pojawi taki meldunek należy go potwierdzić w dialogu poprzez "tak". System przekieruje wówczas do okienka wyboru gdzie w menu pulldown należy dokonać wyboru właściwego formatu (poszerzenia) a następnie otworzyć plik.

Tego rodzaju sytuacja może zaistnieć jeśli np. pewien plik DIN zawiera same polecenia typu M (natomiast warunkiem automatycznego rozpoznania formatu jest conajmniej jedno polecenie typu M i jedno typu G). Poprzez wybór właściwego formatu (poszerzenia) wymusza się zatem otwarcie pliku.

•Polecenie DIN G02/03 może posiadać względne/relatywne lub absolutne wartości oddalenia w stosunku do punktu wyjścia. Za pomocą parametru "G02/03 względne" można dokonywać przełączania pomiędzy tymi dwoma wersjami.

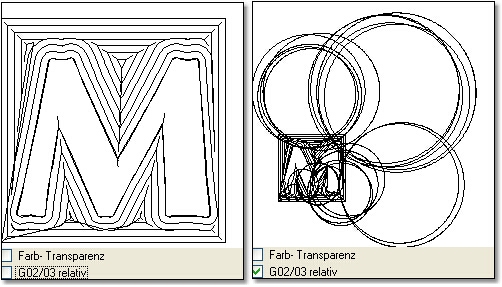

Ilustracja: Dla lewego rysunku zostało wybrane polecenie "G02/03 absolutne"; z kolei dla prawego rysunku polecenie "G02/03 względne".

Dołączyć plik:

W celu dołączenia pliku należy wybrać tę funkcję z menu pulldown "Plik>Dołączyć". Zostaje wówczas otwarte standardowe okienko dialogu Windows "Otwórz". Należy teraz dokonać wyboru typu pliku (poszerzenia) oraz samego pliku a następnie potwierdzić wybór poprzez"Otwórz".

Opis	Klawisze	Polecenie	Symbol
Plik dołączyć	żadne	Dołączyć plik	żadne

1.Do 2D pliku mogą być dołączone następujące pliki:

•HPGL (*.plt)

•Sieb & Maier (*.drl), Excellon, SM1000, SM3000

•Adobe Illustrator (*.ai) und Postscript (*.eps)

•AutoCAD DXF, 2D (*.dxf)

2. Do 3D pliku mogą być dołączone następujące pliki:

•Sieb & Maier (*.drl), Excellon, SM1000, SM3000

•AutoCAD DXF, 3D (*.dxf)

•DIN 66025 (*.nc)

Plików z różnych przestrzeni wymiarowych (n.p. 2D z 3D) nie da się połączyć.

Po dokonaniu wyboru jednostki miar oraz skalowania pojawi się w okienku dialogu "plik wstawić na pozycję". Jest to miejsce, w które należy wstawić plik.
