W menu typu pulldown "Jazda" można uruchomić jazdę referencyjną i najazd na punkt zerowy, parkowania oraz pomiaru.





W celu zapewnienia by cncGraF Pro była w każdej chwili znana aktualna pozycją osi konieczne jest przeprowadzenie jazdy referencyjnej (np. po wystartowaniu   cncGraF Pro lub po jego przerwaniu).

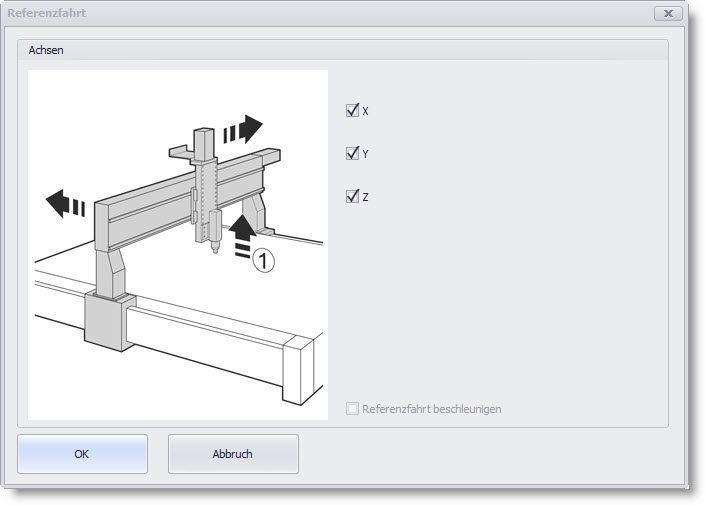

W okienku dialogu "Jazda referencyjna" można dokonać wyboru, która z osi podlegać ma referencji poprzez jazdę. Jak przedstawiono na poniższej ilustracji, haczyk postawiony przy osi znaczy przeprowadzić jazdę referencyjną, jego brak z kolei - rezygnacja z jazdy referencyjnej dla tej osi. Nastawy tej dokonuje się w okienku  dialogu przechodząc z "Jazda" do "Jazda referencyjna".
Poza tym istnieje możliwość przeprowadzenia jazdy referencyjnej dla maszyn bez łączników referencyjnych poprzez "Widok">Postaw punkt referencyjny".
Po przeprowadzeniu jazdy referencyjnej zostają ustawione wartości dla współrzędnych absolutnych w menu głównym programu na wartość wyjściową.






Przeprowadzając jazdę referencyjną stosuje się zazwyczaj małe szybkości posuwu, co przy dużych maszynach jest czasochłonne.
Dlatego funkcja "Przyspiesz jazdę referencyjną" przeprowadza jazdę referencyjną z dużą prędkością (aż do wcześniej zdefiniowanego punktu dla każdej z osi X, Y oraz Z), w którym prędkość jazdy przełączna jest na wolniejszą = normalną dla jazdy referencyjnej (por. rozdział "Osie>Jazda referencyjna").




W celu dokonania najazdu na pozycję zerową, parkowania, czy pomiaru musi być wcześniej zdefiniowane położenie tych punktów. Dokonuje się tego w okienku dialogu "Pozycje", do którego dochodzi się poprzez "Menu>Ustawienia>Pozycje" lub przy użyciu symbolu



Podczas jazdy referencyjnej widoczne są strzałki pokazujące kierunek jazdy. Te strzałki pomagają w ustawieniu referencji.

•‘<--’ Jazda na łącznik referencyjny

•’->’  Odjazd od łącznika referencyjnego
