G40/41/42 - Korekta średnicy narzędzia=ścieżki obróbki

Previous pageReturn to chapter overviewNext page

cncGraF Pro interpretuje polecenia G40, G41 oraz G42. Po załadowaniu pliku DIN 66025 zawierającego polecenia G41/G42 ukazuje się okienko dialogu do korekty średnicy narzędzia.

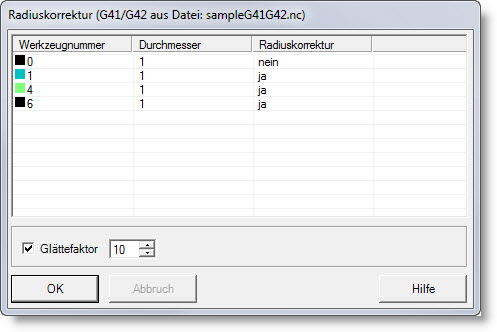

 W okienku dialogu "korekta promienia G41/G42"  można określić średnice narzędzia oraz współczynnik wygładzania.



W celu bezbłędnej korekty promienia należy ściśle przestrzegać następująicych reguł:



Opuszczenie narzędzia następuje w czasie zwykłej Z-jazdy w dół; zanurzenie/wynurzenie w/z materiał(u) narzędzia nie jest obecnie wspomagane poprzez "korektę promienia".



Korekta ścieżki obróbki (polecenia G41 oraz G42) zostaje wywołana dopiero po opuszczeniu narzędzia (por. przykład 7: wiersz N70 i N80).



Korekta ścieżki obróbki zostaje skasowna przed podniesieniem narzędzia (por. przykład 7: wiersz N110).









Beispiel

N10 T1 D3 (Wybór numeru narzędzia i jego średnicy)

N15 G00 Z20.0 (Narzędzie podnieść)

N20 M03

N30 G00 X15.200 Y60.0

N40 G01 X20.0 Y60.0

N50 G00 Z1.0

N60 F75

N70 G01 Z-4.0 (Narzędzie opuścić)



N80 G41 G03 X100.0 Y60.0 I40.0 J0.0 (Wywołanie korekty ścieżki obróbki, narzędzie na lewo od konturu)

N90 G03 X20.0 Y60.0 I-40.0 J0.0



N110 G00 G40 Z20.0 (Skasować korektę ścieżki obróbki, narzędzie podnieść)



N120 G00 X0.0 Y0.0

N130 G00 Z1.0

N140 M30 (Koniec programu)

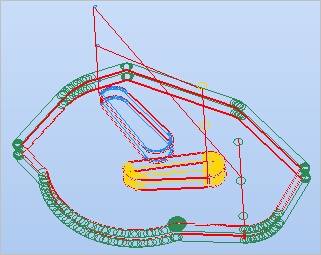

Należy koniecznie w widoku/symulacji 3D sprawdzić obliczoną korektę ścieżki obróbki..



Dalsze przykłady znajdują się w cncGraF Pro w spisie "Examples".



NC-plik "sample2G41G42.nc" zawiera wiele narzędzi oraz dwa poziomy obróbki .
