Dane wejściowe > DXF (DrawingExchangeFormat)

cncGraF Pro interpretuje DXF-pliki.
Format ten (DXF) został opracowany i wdrożony przez firmę Autodesk dla programów AutoCAD i jest używany do wymiany danych pomiędzy programami CAD.
.
Obecnie cncGraF Pro wspomaga następujące polecenia:

•3DFACE

•ARC

•CIRCLE

•LINE

•LWPOLYLINE

•POINT

•POLYLINE

•SPLINE

•VERTEX

•LAYER

•ELLIPSE

Ponieważ DXF-pliki mogą zawierać dane 2D lub 3D cncGraF Pro musi dokonać ich obróbki w dwojaki sposób:

1.Jeśli plik DXF zawiera tylko dane 2D znaczy to, że on nie posiada żadnych danych dla osi Z (Z jest zawsze = 0). W tym przypadku głębokości Z pobierane są z magazynku narzędzi.

2.Jeśli z kolei DXF plik posiada dane w 3D, czyli plik zawiera conajmniej jedną wartość dla osi Z > 0, wówczas głębokości Z nie są pobierane z magazynku narzędzi, lecz bezpośrednio z DXF-pliku.

Można też uruchomić opcję "Ignoruj wysokość Z" (Ustawienia> Opcje>DXF).
W tym przypadku mają zastosowanie dla głębokości Z wyłącznie dane z magazynku narzędzi!

Na pasku informacyjnym ukazuje się typ załadowanego pliku (patrz rozdział "Opcje").

Layer:

cncGraF Pro może również przyporządkować dane Layers'a poszczególnym narzędziom. W tym celu należy w magazynku narzędzi w polu "Nazwa" podać nazwę Layer'a.

Jeśli system nie będzie w stanie odnaleźć nazwy Layer'a, w magazynku narzędzi wówczas dane tego Layer'a przyporządkowane zostaną narzędziu o numerze 0 (zero).

W okienku dialogu "DXF Layer", które ukazuje się dopiero po otwarciu DXF-pliku, można przyporządkować Layer'y dowolnym narzędziom.

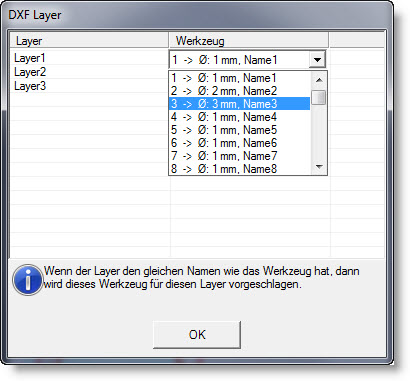

Ilustracja: Okienko dialogu "DXF Layer" przedstawia Layer pewnego DXF-pliku
