<< Click to Display Table of Contents >> Automatyczny pomiar punktu zerowego dla osi Z |
![]() ![]()
|
cncGraF Pro jest w stanie automatycznie wymierzyć wysokość Z (wymagana jest klawiatura!). Przy pomocy tej funkcji da się również automatycznie ustalić punkt zerowy dla osi X oraz Y. W tym celu wymagany jest czujnik dla 3D.
Opis |
Klawisz |
Polecenie z menu |
Symbol |
Automatyczny pomiar punktu zerowego dla osi Z |
brak |
Jazda>Narzędzie>Automatyczny pomiar wysokości dla Z dla punktu zerowego |
|
W celu przeprowadzenia automatycznego pomiaru wysokości punktu zerowego dla osi Z wymagane są następujące nastawy:
1.W menu "Ustawienia>Parametry maszyny>Dopasuj>Parametry pinów" podane musi być wejście dla automatycznego pomiaru.
|
Aby stwierdzić do jakiego pinu podłączony jest czujnik należy wejść do menu "Widok>Złącze", a następnie uruchomiając łącznik czujnika obserwować, na którym wejściu zmienia się status. Tym samym identifikuje się odpowiedni pin. |
2.Należy wybrać bardzo małą prędkość pomiaru; nastawy tej dokonuje się w menu "Ustawienia>Parametry maszyny>Dopasuj>Szybkości>Prędkość pomiaru dla punktu zerowego...".

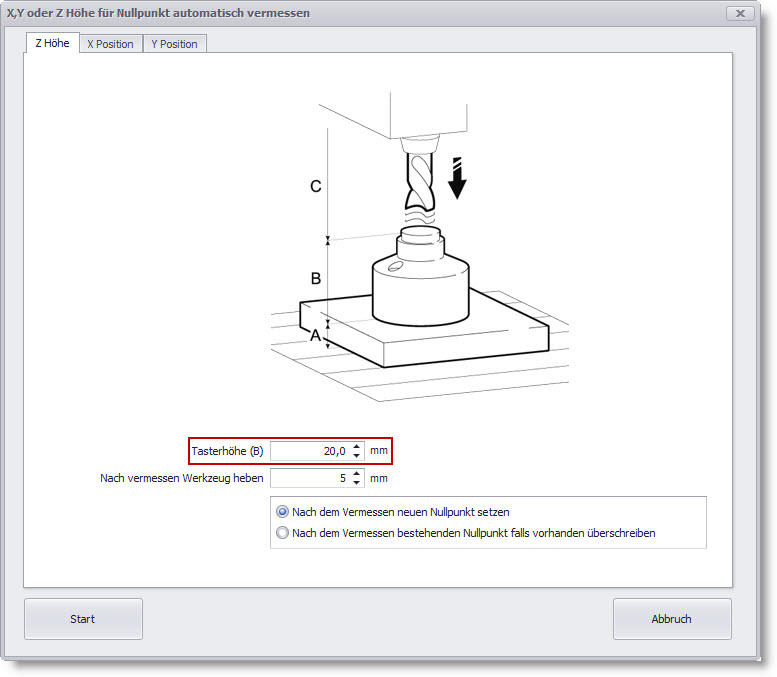

3.Musi być podana bardzo dokładnie wysokość czujnika (B) w milimetrach (por. poniższa ilustracja).

Pomiar punktu zerowego dla osi Z:
1.Najechać na wybraną pozycję (nowy punkt zerowy).
2.Położyć czujnik na materiale obróbki ustawiając go dokładnie w osi narzędzia.
3.Wywołać funkcję (ikonka) "Automatyczny pomiar wysokości Z dla punktu zerowego", a następnie nacisnąć klawisz "Start".
4.cncGraF Pro przejeżdża powoli w dół po osi Z aż do kontaktu z czujnikiem. Czujnik dokonuje łączenia i jazda w dół zostaje wstrzymana. Aktualna pozycja dla Z zostaje wczytana oraz zachowana.
Pomiar dla punktu zerowego dla osi X oraz Y:
1.Należy umocować w uchwycie narzędziowym czujnik dla 3D
2.Najechać czujnikem bocznie w pobliże materiału (przy dużych odległościach od materiału najazd ten trwa dość długo).
3.Wywołać funkcję (ikonka) "Automatyczny pomiar wysokości X,Y oraz Z dla punktu zerowego" i w okienku dialogu wybrać należy odpowiednią zakładkę (Pozycja X lub Y)
4.Ustalić kierunek posuwu (X plus lub X minus) odpowiednio do pozycji maszyny.
5.Po dokonaniu tych nastaw uruchomić pomiar poprzez naciśnięcie na przycisk "Start".
6.Czujnik 3D zbliża się powoli do materiału aż do wykonania łączenia. Jazda zostaje wstrzymana, aktualna pozycja dla X lub Y wczytana i zachowana.
Postępowanie jest identyczne przy pomiarach w osi X i Y.
