W celu sprawdzenia rozdzielczości osi należy:



Osie X i Y :



1.Na stół maszyny położyć kartkę papieru z zaznaczonym punktem startu freza.

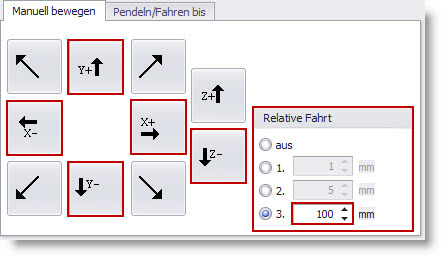

2.W okienku głównym cncGraF Pro przejść do "posuwu ręcznego" i korzystając z "jazdy relatywnej" przejechać maszyną dowolnie zdefiniowany odcinek, np. 100 mm, następnie kliknąć na odpowiedni symbol kierunku jazdy w osi, którą się zamierza sprawdzić.





3.Maszyna dokonuje jazdy na podanym odcinku osi, czyli 100 mm..

4.Na kartce papieru zaznaczyć teraz aktualną pozycję freza i następnie zmierzyć odległość pomiędzy tymi dwoma punktami .

5.Jeśli zmierzona odległość odpowiada wybranym 100 mm znaczy to, że nastawa rozdzielczości została dokonana poprawnie; w przeciwnym przypadku należy na nowo ustawić rozdzielczość i znów dokonać kontroli. Odcinek o długości 100 mm został wybrany przykładowo; jego długość może być wybrana dowolnie.



Oś Z:



1.Przejechać maszyną w osi Z do Zmax, a następnie zmierzyć odstęp od stołu maszyny do dolnej krawędzi umocowanego narzędzia (np. freza).

2.Korzystając z posuwu ręcznego w okienku głównym cncGraF Pro - analogicznie jak przy osi X lub Y, ale teraz dla osi Z - przejechać maszyną w dół wybrany odcinek, np. 100 mm

3.Maszyna dokonuje jazdy na podanym odcinku osi, czyli 100 mm. Następnie należy zmierzyć ponownie odległość od stołu maszyny do dolnej krawędzi narzędzia jak w pkt. 1.

4.Jeśli różnica pomiędzy zmierzonymi odcinkami w pkt. 1 i 3 wykazuje nastawioną (100 mm), wówczas nastawa rozdzielczości jest poprawna; w przeciwnym jednak przypadku należy i tutaj na nowo ustawić rozdzielczość i ponownie dokonać kontroli. Również i tutaj długość odcinka jazdy (100 mm) wybrana została przykładowo.
