Jako pierwszy krok nastawy należy wprowadzić rozdzielczość osi. Jest ona zróżnicowna dla poszczególnych typów maszyn ze względu na różnorakie typy napędów (n.p. wrzeciono prętowe, pasek zębaty, przekładnia) oraz na użyte silniki krokowe. By określić rozdzielczość osi należy znać liczbę kroków na obrót k/r oraz długość drogi na obrót mm/r. Dane te znajdziecie Państwo  w instrukcji obsługi maszyny (dla maszyn, które Państwo sami zbudowaliście wartości te są  Państwu znane).

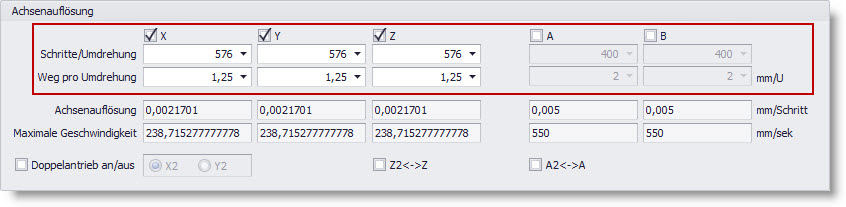

Należy więc wpisać te dane osobno dla każdej osi maszyny w odpowiednie pola.





Po wprowadzeniu tych danych cncGraF Pro określa natychmiast rozdzielczość osi (mm/krok) oraz maksymalną prędkość (mm/sek) maszyny.Każdą z osi można uaktywnić bądź zdeaktywować poprzez wstawienie/wyjęcie haczyka obok oznaczenia osi. Jeśli posiadacie Państwo standardową konfigurację o trzech osiach haczyki są tylko przy osiach X,Y oraz Z. Osie A i B mogą być wykorzystane do celów specjalnych (n.p jako oś obrotu lub wychylenia).
