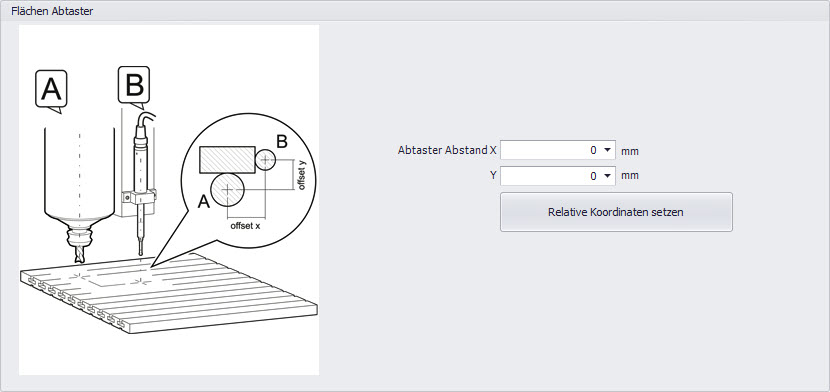

Przy użyciu  obok wrzeciona [A] na stale zainstalowanego czujnika wysokości [B] należy określić wielkość jego offsetu dla pozycjonowania czujnika. Poniższa ilustracja wyjaśnia sposób określenia offsetu dla X i Y.



Nastawy tej dokonać można na dwa sposoby :



1.Poprzez bezpośredni pomiar offsetu w osi X i Y ustalenie wartości absolutnych.







2.Przy pomocy względnego układu współrzędnych

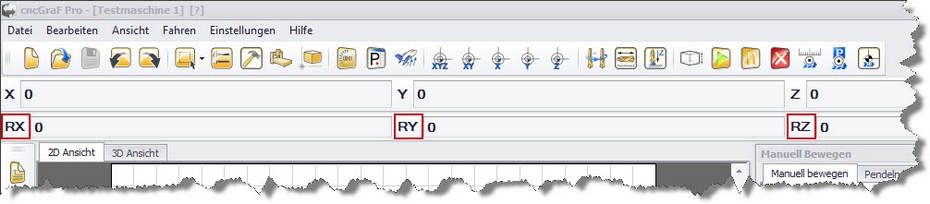

W tym celu należy w okienko główne  cncGraF Pro wczytać względny układ współrzędnych (menu > widok > pasek narzędzi > relatywne koordynaty). Następnie położyć kartke papieru z narysowanym na niej krzyżykiem na stole maszyny. Nadjechać frezem w posuwie ręcznym nad krzyżyk tak, by ich środki (freza i krzyżyka) się pokrywały. Następnie klikając lewym klawiszem myszki na poszczególne oznaczenia osi ustalić położenie freza w układzie współrzędnych.





Dokonując najazdu czujnikiem na środek krzyżyka system pokazuje wówczas pozycje czujnika w obydwu osiach. W celu przejęcia tych wartości do względnego układu współrzędnych należy kliknąć na RX i RY.
